2007年05月24日
DIN SYNCのコンティニュー(2) @ 電子工作
DIN SYNCのコンティニューがどの様になっているのか調べてみました。
まず、SBX-80が対応しているのか否かを調べるために、中を覗いてみました。どうも配線を見た限りではコンティニューと言われている、5番ピンが繋がってます。

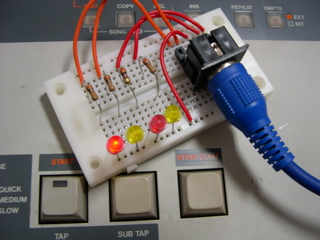

次に、ブレッドボードで実験用にLEDを4個並べてDIN端子のグランド以外をLEDに繋ぎ、信号がでているかの確認。やはりコンティニューと言われている5番に信号がでます。コンティニューの時にだけ短いパルスが出ているようです。
現在作っているMIDI -> DIN SYNC変換器は、スタートとコンティニューの動作に違いはなく、何れの場合も1番ピンをHigh(+5V)に切り替えているだけです。折角なのでコンティニューにも対応します。
ちなみにそれぞれのピン配置は以下の通りです。
1:PLAY
2:GND
3:CLOCK
4:
5:CONTINUE
MIDI sync interfaces from Phil Rees
