2007年01月05日
PIC16F88でLCD @ 電子工作
昨日に引き続き、PIC16F88でLCD表示なのですが、データバスを全て接続するとPICのポートを塞いでしまうので、データバスは4本だけの接続に変更しました。MikroCの場合、Lcd8_Configの様になっている部分をLcd_Configの様に数字を外すだけ。簡単です。

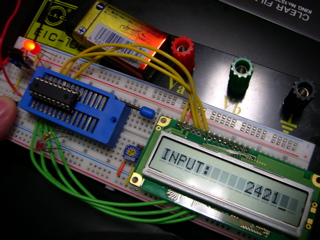

折角なのでアナログ入力したデータを表示するためにCdsを付けてみました。ちなみに写真に写っているLCDに表示されている数字は入力をそのまま表示した数字ではありません。実際の電圧に近づける為に補正してます。電源が5Vの場合を想定した結果なのですが、電源を計ってみたら4.7Vでした。(^_^;)
